軟件主界面
|
|
軟件名稱： |
220kV繼電保護裝置VR教學實訓軟件V2.0 |
產品型號： |
HYSJ-R2 |
實驗目的： |
利用虛擬現實VR技術為電氣工程相關專業學生提供三維高仿真、交互式、全程參與互動式、身臨其境的繼電保護室學習環境。讓學生能過軟件自主實操和二次設備認知，并學習與掌握繼保屏柜的作用。讓學生開展VR實訓拓展新途徑，提高學生專業知識與創新能力，提升專業人才的培養質量和培養水平。 |
實訓標準: |
以學員的知識目標培養為主，提供一套完整的220kV變電站繼保室屏柜，所有屏柜都可以打開柜門，認知每個屏柜內部設備及作用。VR實訓不受場地、設備等限制，僅大于3*3米的實驗室即可，顛覆了原有枯燥死板的教學培訓模式。
|
軟件版本: |
PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上 |
WebGL版：無需安裝插件，利用360極速瀏覽器、firefox瀏覽器、UC瀏覽器輸入網址即可。
客戶端電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上 |
| VR眼鏡版：需要VR眼鏡一套，推薦為HTC VR pro版眼鏡;PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5 4590以上，內存8G以上，顯卡NVIDIA1060顯存4G以上，硬盤存儲容量100G以上，視頻輸出：HDMI1.3,3個USB3.0，1個USR2.0. |
| Android版：中端手機配置 |
軟件包括內容: |
一、完整的220kV繼保室 + 82個屏柜；
二、語音時解二次設備、中控室、繼電保護原理；
三、所有柜門均可打開，看屏柜內部包含哪些二次設備；
四、82個屏柜用途說明；
五、線路保護柜內部設備講解；
六、整定值整定原理與設置；
七、在線答題考核評測；
|
繼保室屏柜認知: |
| 一個完整的220kV繼電保護室屏柜及裝置認知 |
| 1P:交流綜合柜 |
2P:GPS對時柜 |
| 3P:公用測控柜 |
4P:遙視監控柜 |
| 5P:主變消防泡沫柜 |
6P:UPS不間斷電源柜 |
| 7P:TMR電能計費柜 |
8P:保護故障信息管理系統柜 |
| 9P:遠動柜 |
10P:網絡設備柜 |
| 11P:調度數據網柜 |
|
| 14P:1#變壓器保護柜I柜 |
15P:1#變壓器保護柜II柜 |
| 16P:1#變壓器保護柜III柜 |
17P:1#主變測控柜 |
| 18P:2#變壓器保護柜I柜 |
19P:2#變壓器保護柜II柜 |
| 20P:2#變壓器保護柜III柜 |
21P:2#主變測控柜 |
| 25P:分布式穩定控制柜 |
26P:主變故障錄波柜 |
| 27P:110kV 112、113線路保護柜 |
28P:110kV 112、113線路測控柜 |
| 29P:110kV 116線路保護柜 |
30P:110kV 114線路測控柜 |
| 31P:110kV 121線路保護柜 |
32P:110kV 113線路保護柜 |
| 33P:110kV 112、123、117線路測控柜 |
34P:110kV 117線路保護柜 |
| 35P:110kV 120、121、母聯119線路測控柜 |
36P:110kV母聯保護及備自投柜 |
| 37P:110kV電壓并列柜 |
38P:110kV母線保護柜 |
| 39P:110kV故障錄波屏 |
40P:直流一段饋線II屏 |
| 41P:直流一段饋線I屏 |
42P:1號充電裝置屏 |
| 43P:直流聯絡屏 |
44P:2號充電裝置屏 |
| 45P:直流二段饋線I屏 |
46P:直流二段饋線II屏 |
| 47P:2號站用變低壓出線I屏 |
48P:2號站用變低壓出線II屏 |
| 49P:2號站用變進線屏 |
50P:1號站用變進線屏 |
| 51P:1號站用變低壓出線I屏 |
52P:1號站用變低壓出線II屏 |
| 53P:220kV 223線路保護I屏 |
54P:220kV 223線路保護II屏 |
| 55P:220kV線路223、224測控屏 |
56P:220kV 224線路保護I屏 |
| 57P:220kV 224線路保護II屏 |
63P:220kV母聯保護屏 |
| 64P:220kV母聯227測控屏 |
65P:220kV故障錄波屏 |
| 66P:220kV電壓并列屏 |
67P:220kV母線及失靈保護I屏 |
| 68P:220kV母線及失靈保護II屏 |
69P:110kV 120線路保護屏 |
| 70P:110kV 124線路保護屏 |
71P:110kV 120線路測控屏 |
| 72P:110kV 122線路保護屏 |
75P:220kV線路電度表屏 |
| 76P:主變電度表屏 |
77P:110kV線路電度表屏 |
| 78P:繼電保護試驗電源屏 |
79P:110kV 114線路保護屏 |
| 80P:同步相量采集及處理屏 |
81P:電能質量在線監測裝置 |
| 94P:分布式穩定控制屏 |
95P:通信接口屏 |
| 96P:H1/1高頻開關電源#1 |
97P:H1/2直流分配屏#1 |
| 98P:H1/3高頻開關電源#2 |
99P:H1/R1 2.5G華為SDH |
| 100P:H1/R2 2.5G中興SDH |
101P:H1/R3 數字復接終端#1/BX-10 |
| 102P:H1/R4 綜合配線柜#1 |
103P:H1/R5 光纖配線柜#1 |
| 104P:通信屏 |
|
|
面向院校專業: |
環境工程專業，電力工程，資源循環科學與工程專業，熱能工程專業，電氣工程專業。 |
軟件產品價格： |
| 版本 |
運行環境 |
特點 |
價格 |
| PC版本 |
CPU:i5-6300@2.3G，內存：4G，顯存：獨顯：4G |
無節點限制，可多人使用 |
微信咨詢 |
| HTC VR版 |
VR專用電腦配置 |
沉浸感強，立體顯示，身臨其境感覺 |
微信咨詢 |
| Webgl版 |
CPU:i5-6300@2.3G，內存：4G，顯存：獨顯：4G |
無需插件，瀏覽器輸入網址即可 |
微信咨詢 |
| 3D立體 |
主動立體或被動立體環境 |
大屏幕立體顯示，沉浸感強，可多人觀看 |
電話面議 |
|
咨詢電話：18610429090（微信）或13053378328 |
220kV繼電保護裝置VR教學實訓軟件功能簡介 |
 |

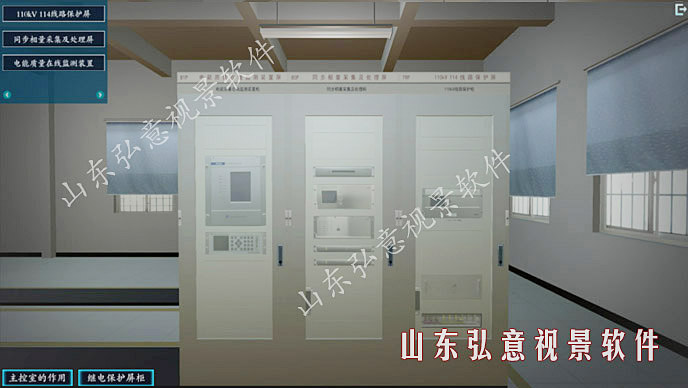

| 一、82個屏柜定點展示； |

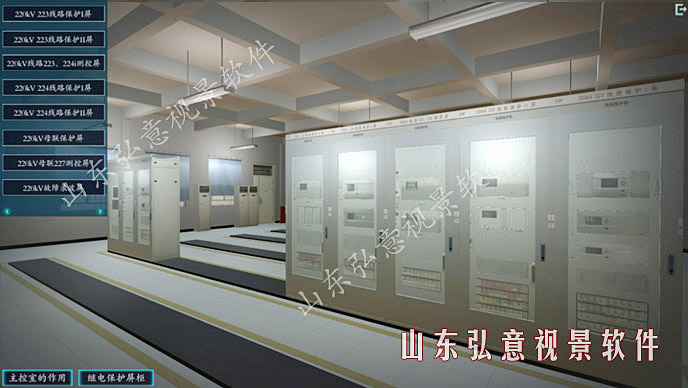

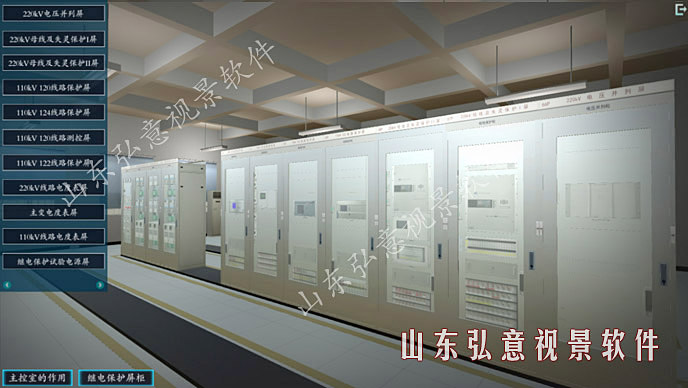

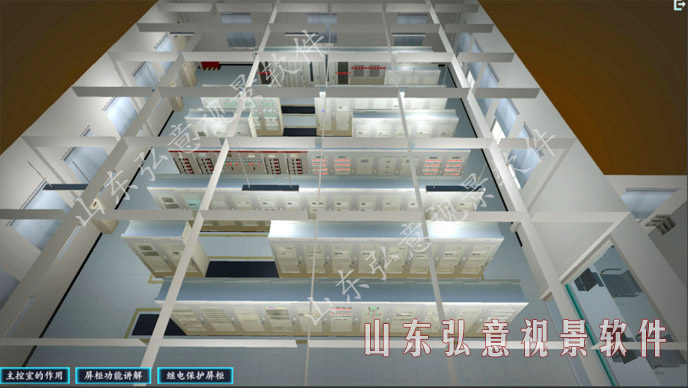

82個屏柜排列
|
站控層設備
|

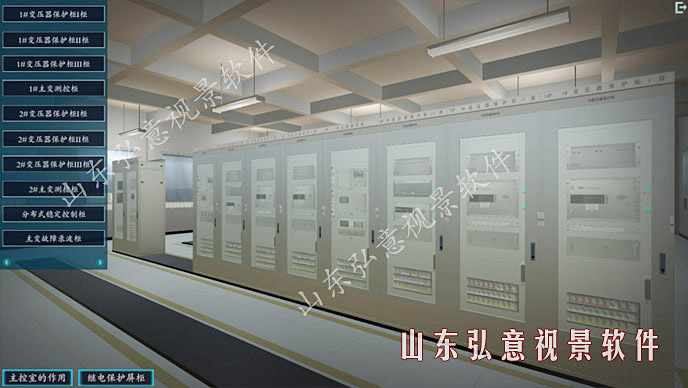

變壓器保護設備
|

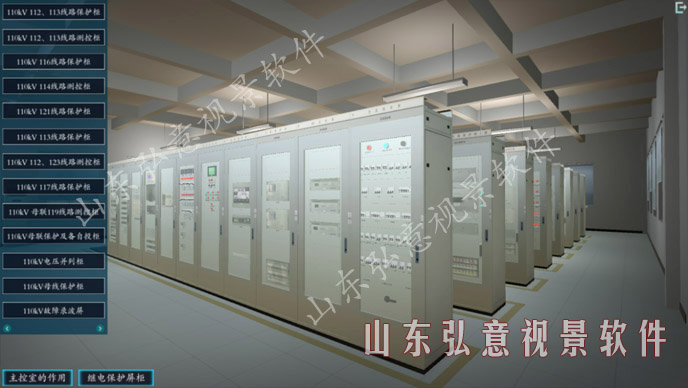

線路保護設備
|

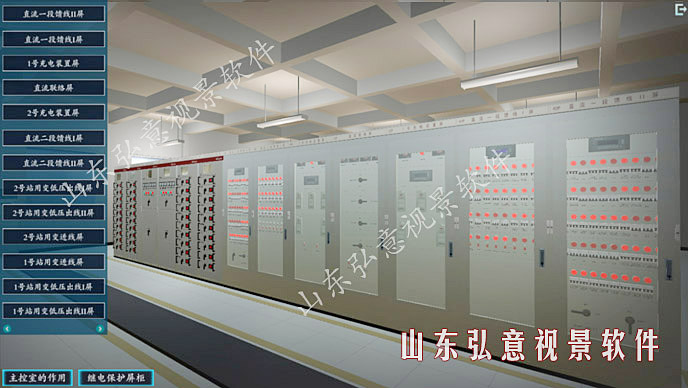

變電站直流一體化設備
|
母線保護設備
|

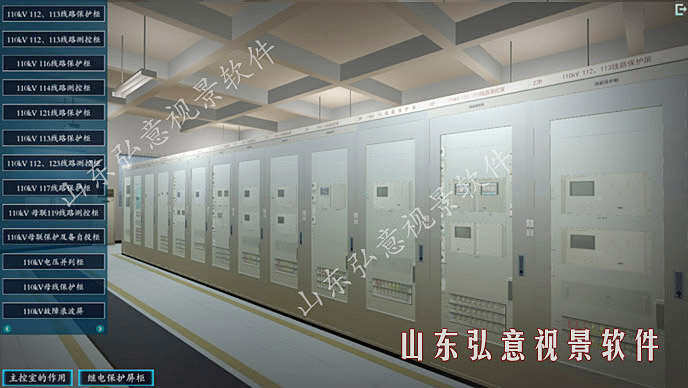

線路保護設備+電度表設備
|
監控設備
|

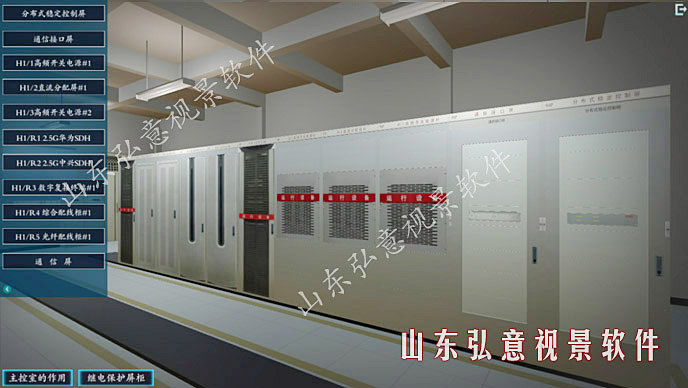

通訊設備
|
| 二、所有前后柜門都可打開，內部設備認知； |

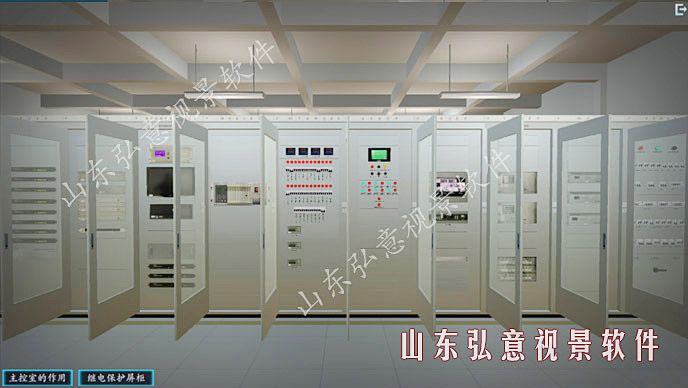

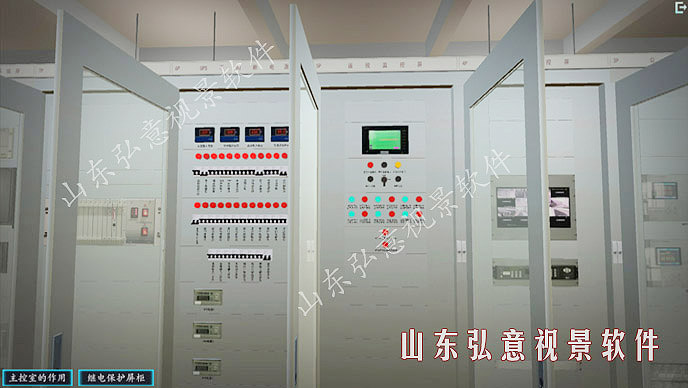

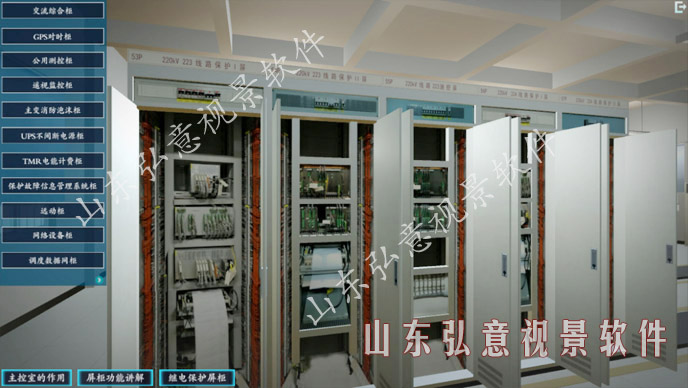

前置屏柜門均可打開
|
屏柜內部裝置
|
屏柜后門打開，看裝置連線
|
| 三、學習所有屏柜用途； |

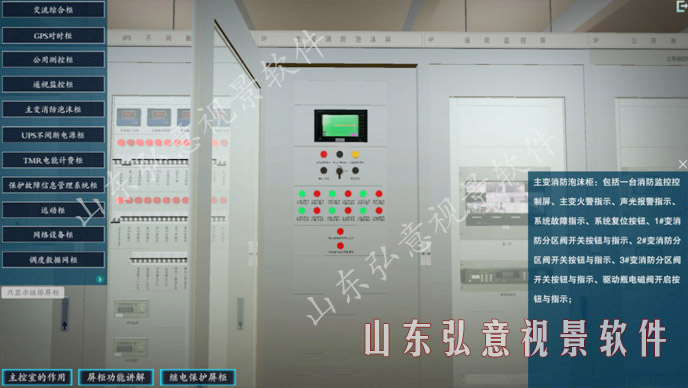

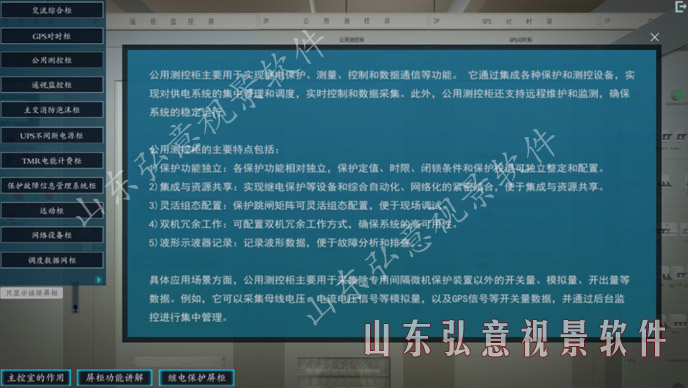

所有屏柜用途說明
|
| 四、所有屏柜包含裝置； |
每組屏柜包含設備裝置
|
| 五、線路測控柜與線路保護柜語音+文字講解； |

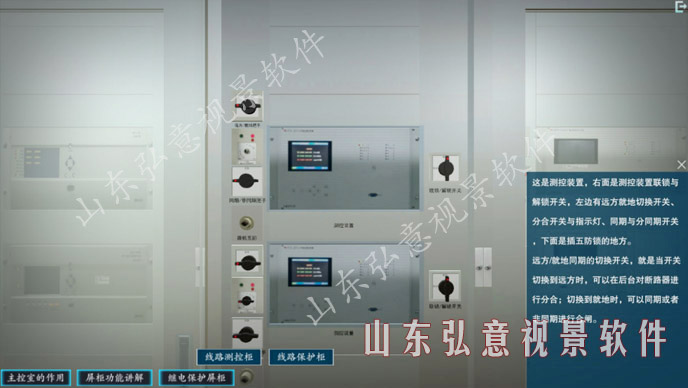

點擊繼保裝置，介紹用途
|

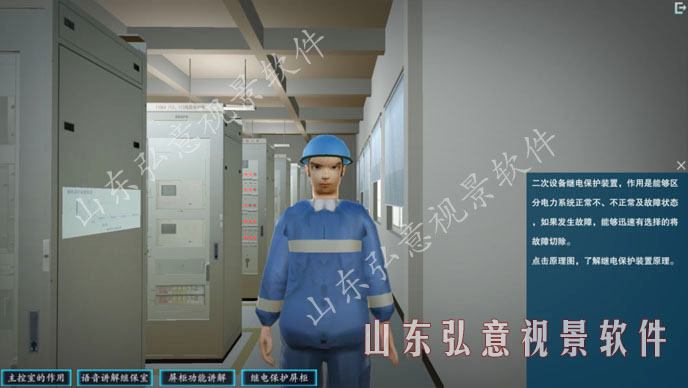

| 六、語音講解二次設備、中控室、繼電保護原理； |
二次設備講解
|

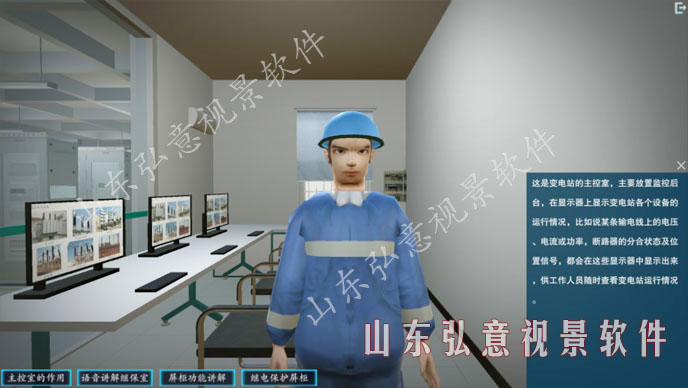

中控室講解
|

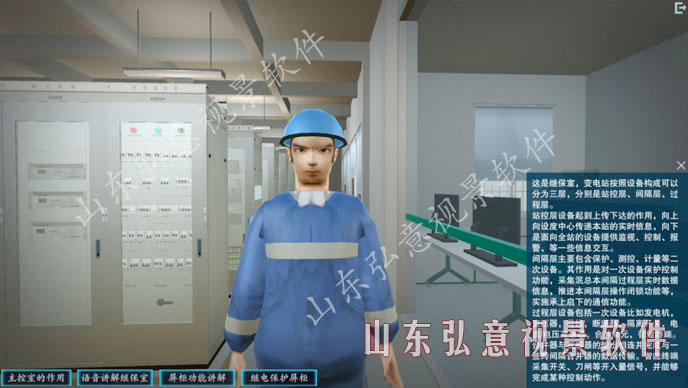

繼保室講解
|
繼電保護講解
|
繼電保護原理講解
|
| 七、整定值整定原理與設置 |
| （1）整定值整定原理講解； |
|
| （2）在線路保護裝置上設置整定值 ； |
|
| （3）保護裝置菜單設置； |
|
| （4）定值整定菜單選擇； |
|
| （5）整定值面板； |
|

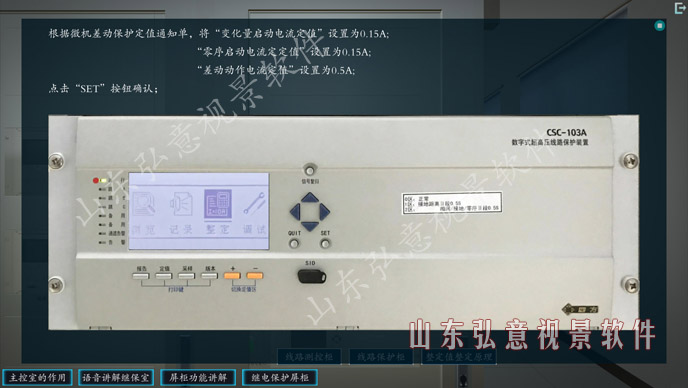

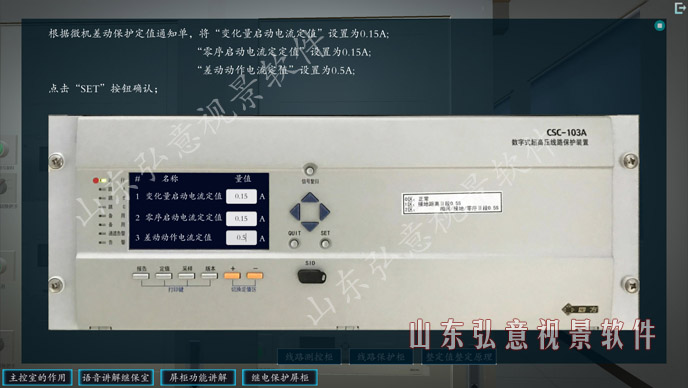

| （6）根據微機差動保護定值單設置整定值； |
|
| （7）設置完成，點擊“SET”按鈕保存； |
|

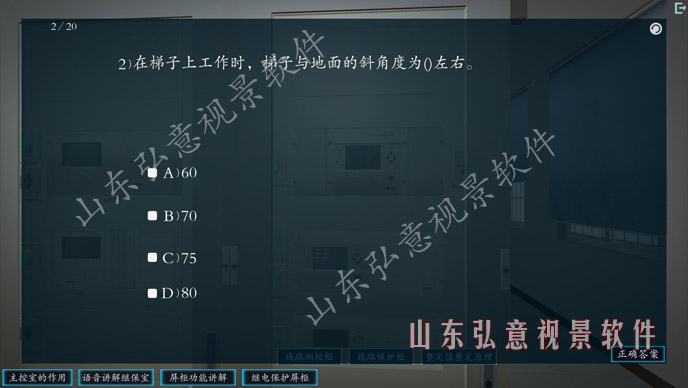

| 八、在線答題考核評測 |
隨機抽取20道題
|
|
軟件技術服務
|
| 1）軟件終身免費技術支持； |
| 2）遠程安裝調試； |
| 3）免費軟件使用培訓； |
| 4）QQ或微信遠程技術支持； |
| 5）硬件配套可上門進行開發； |
| 6）軟件可定制添加內容與功能，費用另計； |
| 7）正規增值稅普通發票； |
|
產品定購熱線：18610429090
|
QQ咨詢：405905349 |
