斷路器虛擬仿真VR實訓教學軟件V1.0

斷路器原理+斷路器設備認知+斷路器二次回路+斷路器巡檢內容

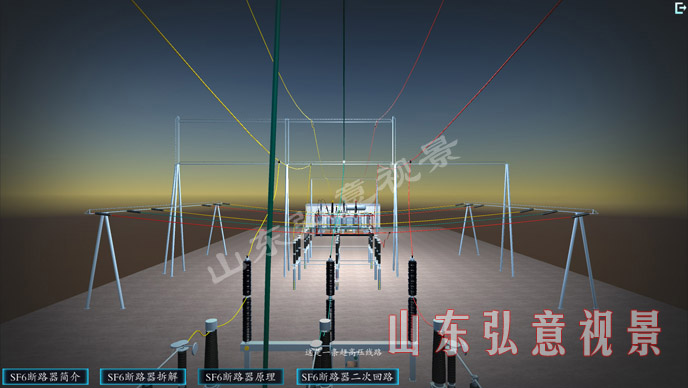

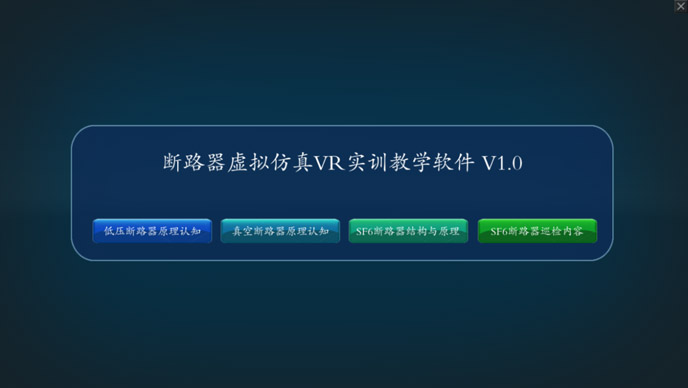

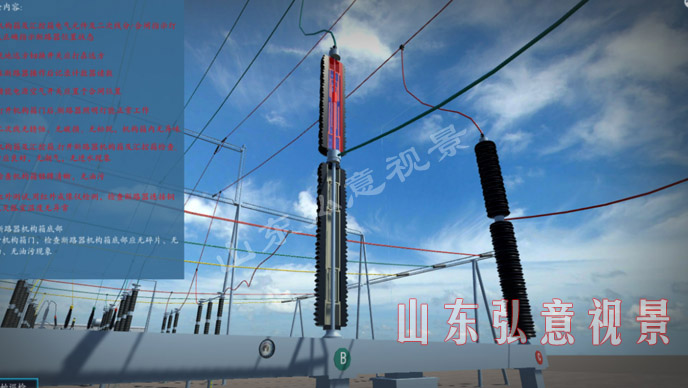

軟件主界面

風力發電VR

軟件名稱：

斷路器虛擬仿真VR實訓教學軟件V1.0

產品型號：

HYSJ-DLQ01

實驗目的：

利用虛擬現實VR技術為電氣工程相關專業學生提供三維高仿真、交互式、全程參與互動式、身臨其境的斷路器電氣設備虛擬仿真VR實訓教學軟件。讓學生能過軟件自主實操和自主模擬實驗設計，并產生相應的結果。讓學生通過三維可視化方式掌握斷路器電氣保護原理、斷路器設備結構、斷路器巡檢內容等相關基礎知識。開展VR實訓拓展新途徑，提高學生工程設計與創新能力，提升專業人才的培養質量和培養水平。

實訓標準:

以學員的知識目標培養為主，需提供結構認知、巡檢認知、檢修認知等內容。VR實訓不受場地、設備等限制，僅大于3*3米的實驗室即可，顛覆了原有枯燥死板的教學培訓模式。

軟件版本:

PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上

WebGL版：無需安裝插件，利用360極速瀏覽器、firefox瀏覽器、UC瀏覽器輸入網址即可。

客戶端電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上

VR眼鏡版：需要VR眼鏡一套，推薦為HTC VR pro版眼鏡;PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5 4590以上，內存8G以上，顯卡NVIDIA1060顯存4G以上，硬盤存儲容量100G以上，視頻輸出：HDMI1.3,3個USB3.0，1個USR2.0.

Android版：中端手機配置

軟件包括內容:

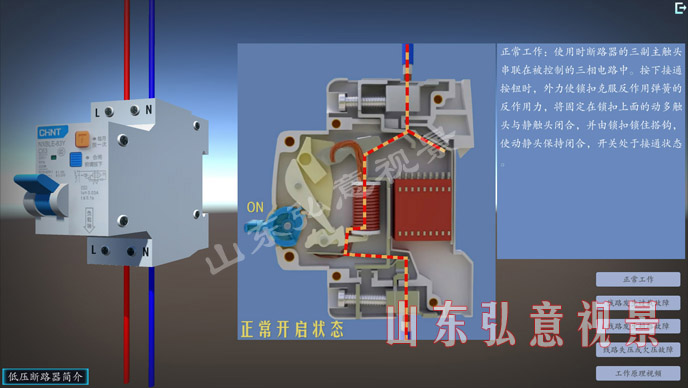

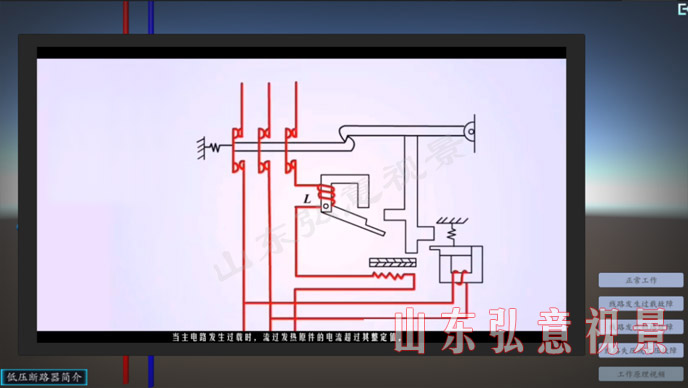

一、低壓斷路器原理認知；

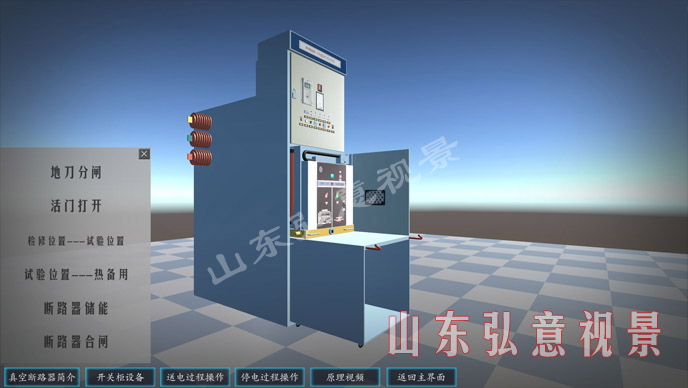

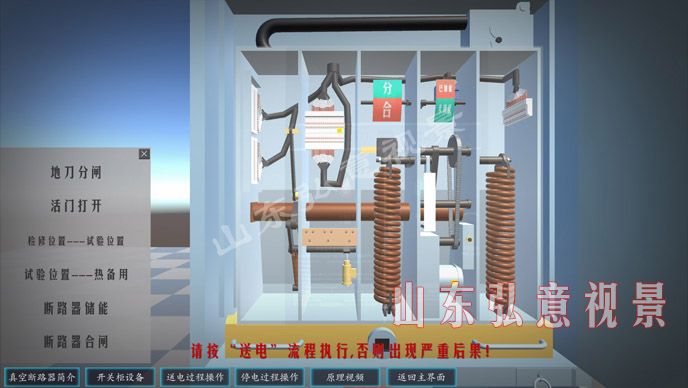

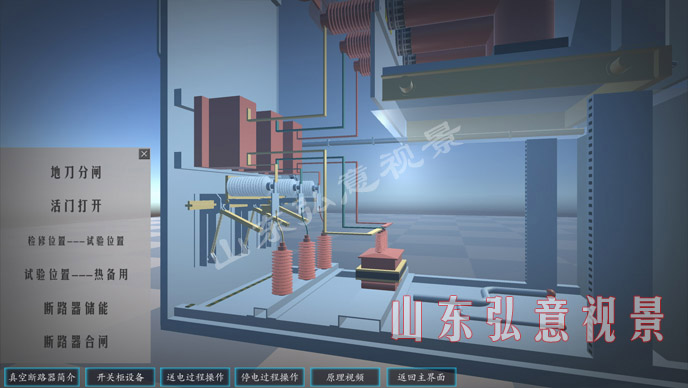

二、中空斷路器原理認知；

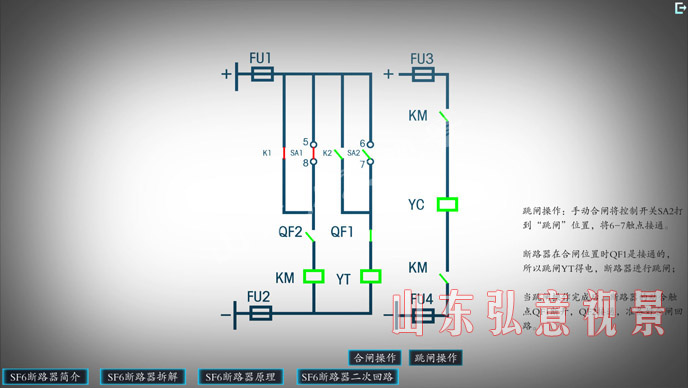

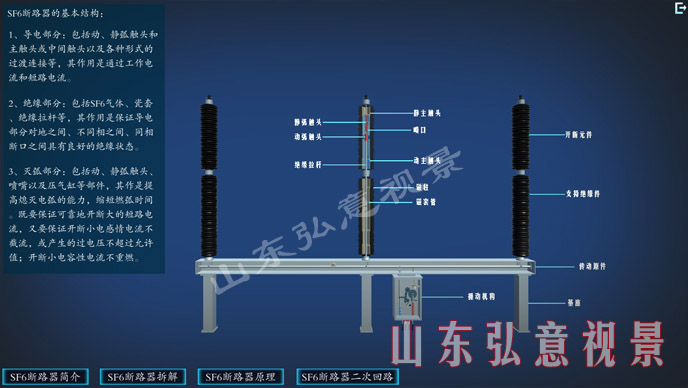

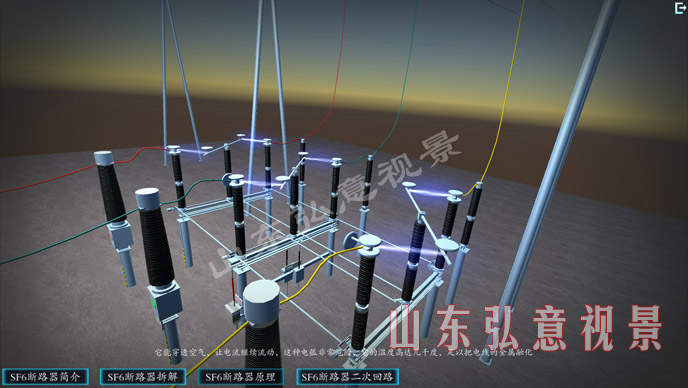

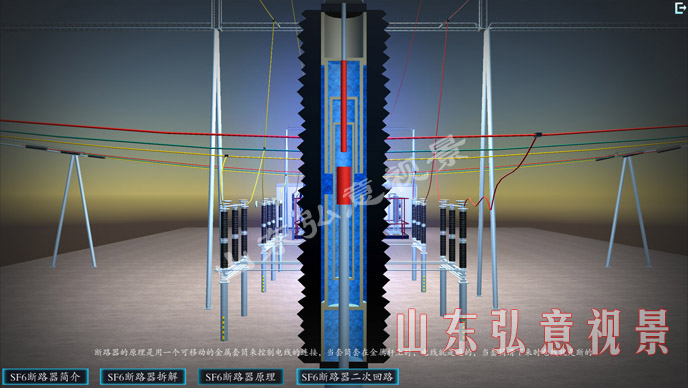

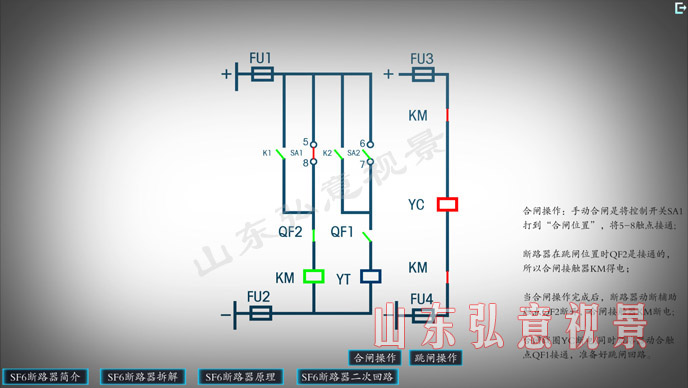

三、SF6斷路器結構與原理及二次回路講解；
四、SF6斷路器外觀巡檢實訓；

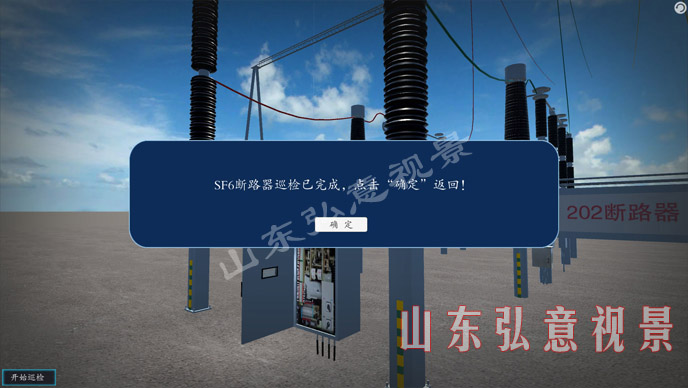

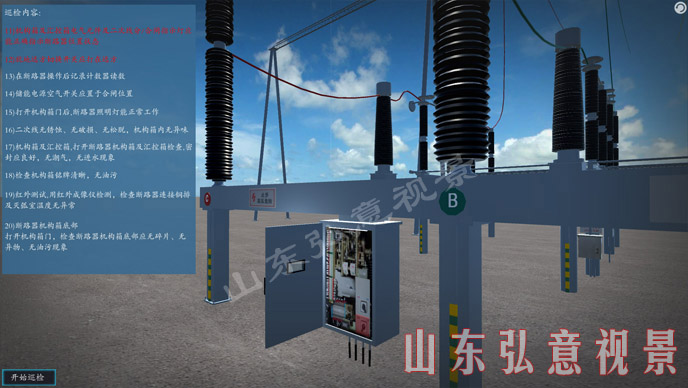

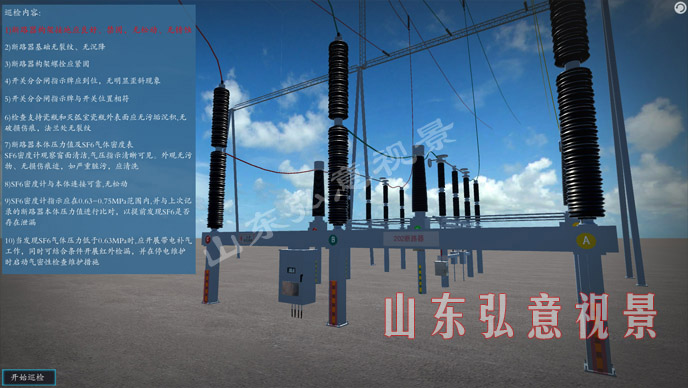

斷路器外觀巡檢實訓:

1）斷路器構架接地應良好、禁固，無松動、無銹蝕；
2）斷路器基礎無裂紋、無沉降；
3）斷路器構架螺拴應緊固；
4）開關分合閘指示牌應到位，無明顯歪斜現象；
5）開關分合閘指示牌與開關位置相符；
6）檢查支持瓷瓶和滅弧室瓷瓶外表面應無污垢沉積,無破損傷痕，法蘭處無裂紋；
7）SF6密度計觀察窗面清潔,氣壓指示清晰可見。外觀無污物、無損傷痕跡；

8）SF6密度計與本體連接可靠,無松動；
9）SF6密度計指示應在0.63-0.75MPa范圍內,并與上次記錄的斷路器本體壓力值進行比對，以提前發現SF6是否存在泄漏；
10）當發現SF6氣體壓力低于0.63MPa時,應開展帶電補氣工作，同時可結合條件開展紅外檢漏，并在停電維護時啟動氣密性檢查維護措施；
11）機構箱及匯控箱電氣元件及二次線分/合閘指示燈應能正確指示斷路器位置狀態；
12）就地遠方切換開關應打在遠方；
13）在斷路器操作后記錄計數器讀數；
14）儲能電源空氣開關應置于合閘位置；
15）打開機構箱門后,斷路器照明燈能正常工作；
16）二次線無銹蝕、無破損、無松脫，機構箱內無異味；
17）機構箱及匯控箱,打開斷路器機構箱及匯控箱檢查,密封應良好，無潮氣，無進水現象；
18）檢查機構箱銘牌清晰，無油污；
19）紅外測試,用紅外成像儀檢測，檢查斷路器連接銅排及滅弧室溫度無異常；
20）打開機構箱門，檢查斷路器機構箱底部應無碎片、無異物、無油污現象；
21）打開機構箱門，對機構箱傳動部件外觀進行檢查，應正常，無松動、無銹蝕現象；
22）目視檢查部分主要是掣子、驅動及相關連接螺栓等部位；
23）檢查操作機構箱內各卡圈應在槽內,無松動脫出；
24）緩沖器檢查緩沖器有無漏油痕跡；
25）緩沖器內部油為無色透明液體；
26）檢查機構箱內端子線排列整齊；
27）檢查緩沖器固定銷應正常；
28）檢查斷路器機構箱儲能電機是否正常工作；
29）斷路器儲能指示針應位于儲能滿位置；

面向院校專業:

環境工程專業，電力工程，資源循環科學與工程專業，熱能工程專業，電氣工程專業。

軟件產品價格：

版本	運行環境	特點	價格
PC版本	CPU:i5-6300@2.3G，內存：4G，顯存：獨顯：4G	無節點限制，可多人使用	微信咨詢
HTC VR版	VR專用電腦配置	沉浸感強，立體顯示，身臨其境感覺	微信咨詢
Webgl版	CPU:i5-6300@2.3G，內存：4G，顯存：獨顯：4G	無需插件，瀏覽器輸入網址即可	微信咨詢
3D立體	主動立體或被動立體環境	大屏幕立體顯示，沉浸感強，可多人觀看	電話面議
